Регулятор топливных насосов типа 4ТН и 6ТН

На топливные насосы типов 4ТН и 6ТН устанавливаются всережимные регуляторы центробежного типа, которые в зависимости от загрузки дизеля изменяют количество топлива, подаваемое секциями насоса. Следовательно, регулятор обеспечивает устойчивую и экономичную работу дизеля, ограничивает наибольшую и поддерживает минимально устойчивую частоту вращения.

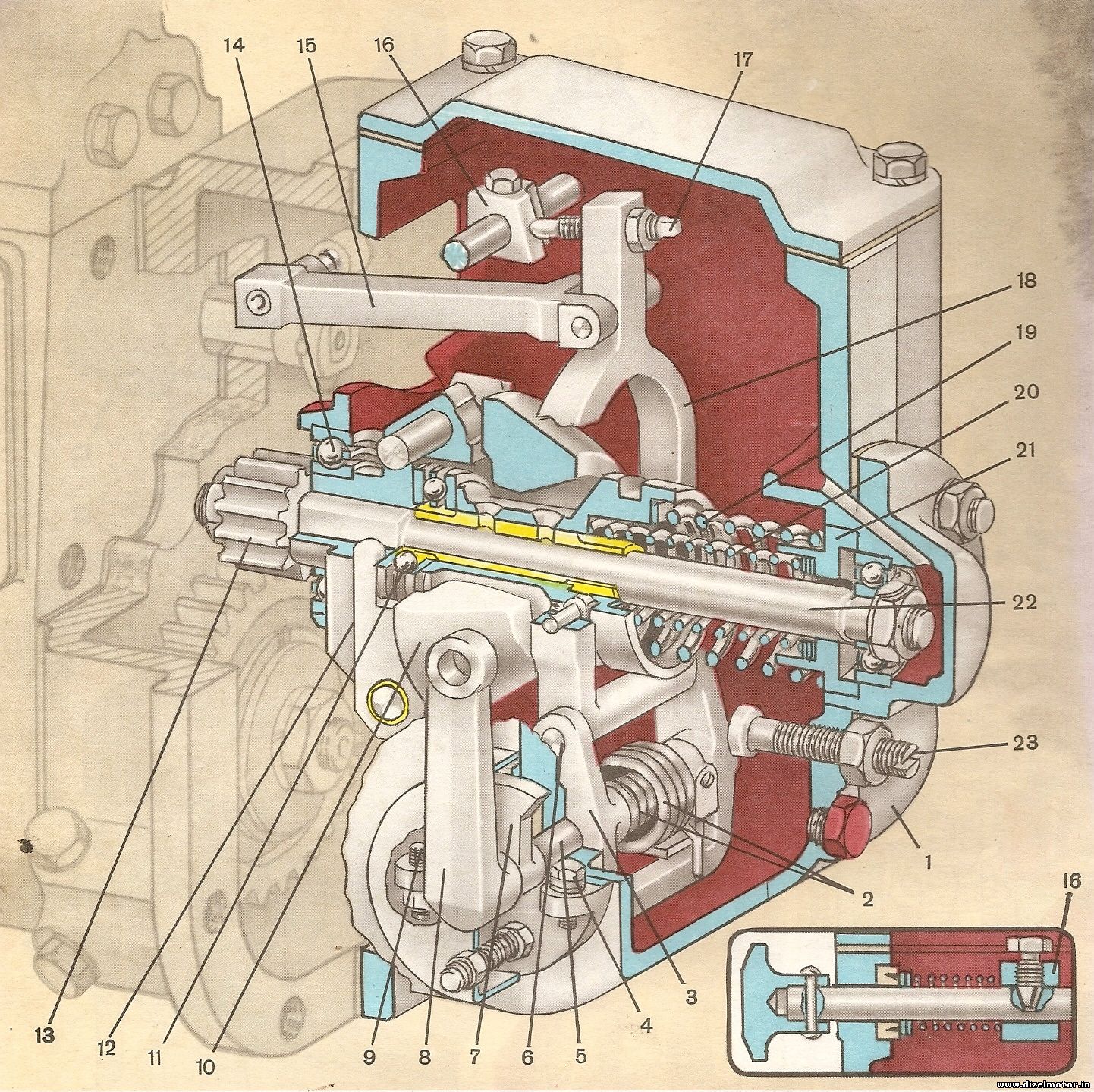

1- корпус регулятора; 2- двойная пружина; 3- кронштейн; 4- болт-ограничитель максимальных оборотов; 5- валик рычага управления; 6-ось; 7- сектор; 8- рычаг управления; 9- шпилька ограничитель; 10- груз; 11-упорный подшипник; 12- крестовина; 13-шестерня привода; 14-шариковый подшипник; 15- тяга; 16- призма обагатителя; 17-регулировочный винт; 18- вилка; 19- большая пружина; 20- малая пружина; 21-втулка; 22-валик грузов; 23- болт упор; 24-рейка топливного насоса; 25-плунжер
