КОНСТРУКЦИЯ НАСОСНОЙ СЕКЦИИ И ПРЕЦИЗИОННЫХ ДЕТАЛЕЙ НАСОСА МТНМ В корпус насосной секции устанавливают плунжерную и клапанные пары, пружину нагнетательного клапана и штуцер. Штуцер уплотняется капроновой прокладкой 7. Для предотвращения проворачивания втулка плунжера фиксируется штифтом 6. При установке в корпус насоса насосная секция уплотняется двумя резиновыми кольцами 12. Снизу на втулке плунжера имеется поворотная втулка 3 с нарезанными зубьями. В паз поворотной втулки своими лысками входит плунжер. На поворотную втулку установлена пружина плунжера 2, которая одним концом опирается на корпус насосной секции, а другим- на плунжер через нижнюю тарелку пружины. В отличие от других конструкций плунжерных пар плунжер этой пары изготавливается без буртика. Габариты клапанной пары меньше, чем у насоса УТН-5.

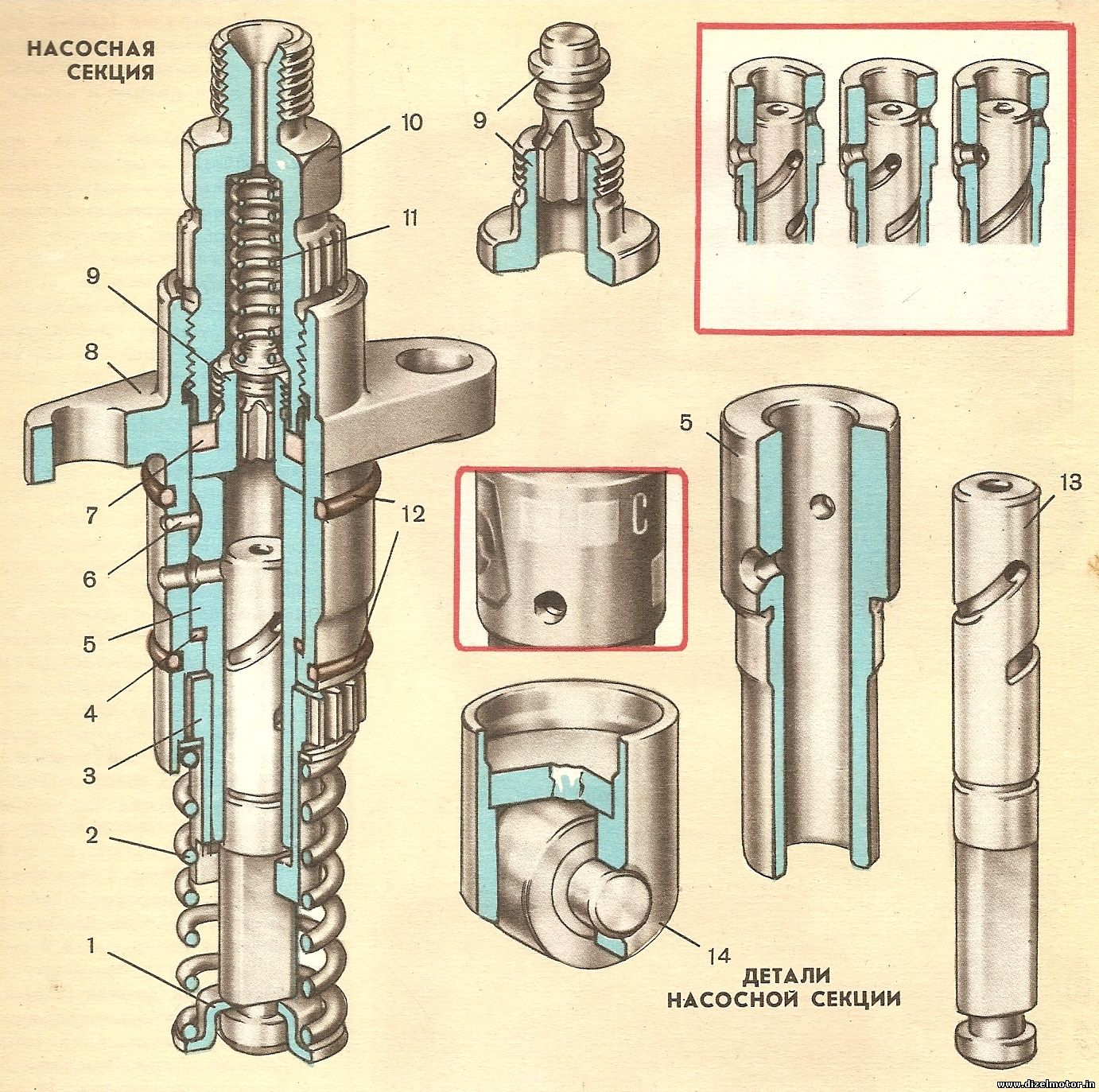

1- тарелка плунжера, 2- пружина плунжера, 3- поворотная втулка, 4- уплотнительное кольцо, 5- втулка плунжера, 6- штифт, 7- прокладка клапана, 8- корпус секции, 9- клапанная пара, 10- нажимной плунжер, 11- пружина клапана, 12- резиновое кольцо, 13- плунжер, 14- толкатель плунжера.
|
